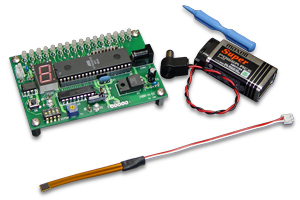

イナストマーお試しセットI

イナストマーお試しセットI

イナストマー評価ボードと
イナストマー1個のセット品です。

(AVR 1チップマイコン使用、アナログ出力端子付き)
☆スナップコネクタ+乾電池をサービス!

機能詳細

1. 入力
  • イナストマー1点入力
  • トリマー入力(判定レベル入力)
  • ディップSW4点入力(SW2点は未使用)
  • タクトSW入力(現在未使用)
2. 出力
  • 2色LED出力
  • 7セグLED出力
  • 判定出力(LED出力)
  • アナログ出力(0V~5V出力)、LED出力付き
  • 感度切替 標準タイプ用、高感度用(SW切替)
  • 2点Tr出力(PNPタイプ未使用)
3. 表示モード
  • ポイント表示
  • メーター表示
4. 使用電源
  • DC7~12V(9V電池付属)
5. 大きさ
  • 90×65×15mm (スペーサーの高さ含まず)
6. ワンチップマイコン搭載の完成品
7. CPU
  • AVRマイコン AT90S8535-8PC(4MHz使用)
ディップSW
  OFF ON
SW1 標準感度 高感度
SW2 ポイント表示 メーター表示
SW3 未使用 未使用
SW4 未使用 未使用
CON3出力
1:Tr 出力(PB7) 未使用
2:Tr 出力(PB6) 未使用
3:0V
4:アナログ出力 0V~5V
5:0V
  • ※ CPUは、ICソケットに搭載しています。
    (株)秋月電子通商の「AKI-AVRプログラマキット」で自由にプログラムできます。
    ご不明な点がございましたらお問合せください。

構成詳細

イナストマーお試しセットI 構成詳細

ご購入方法

ご注文の流れ

(1) 仮注文
e-mailにて、仮注文のご連絡願います。(info@inaba-rubber.co.jp)
その際、個数、送付住所、氏名、お支払い方法のご記入をよろしくお願い致します。
お支払い方法は、銀行振り込み or 代引きのどちらかを、ご選択下さい。
この時点では、仮注文(見積依頼)であり、正式注文にはなりません。
(2) お見積もり
仮注文メールの内容を確認し、お支払い総額をお見積もりいたします。
(3) 正式注文
お支払い総額をご確認され、ご了承されましたら、正式注文のメールを送信願います。
正式注文メールですが、タイトルを(正式注文)と変更したお見積もりメールを返信して頂ければOKです。
(4) 商品発送
◇ 銀行振り込み
正式注文メール送信後、指定口座へお振り込み願います。ご入金が確認出来次第、発送いたします。
◇ 代引き
正式注文メールを受信いたしましてから1, 2営業日内に発送致します。

お支払い方法

(1) 銀行振り込み
お見積もりメールに記載されているお支払い総額を、指定銀行口座にお振り込み下さい。
お振り込み先は、お見積もりメールにてご連絡致します。
お支払い総額は、商品代×1.08(消費税)+送料となります。
振り込み手数料は、お客様負担でお願い致します。ご入金が確認出来次第、商品を発送致します。
原則と致しまして、入金確認後のキャンセルは一切できませんので、ご了承願います。
(2) 代金引換
お支払い総額は、商品代×1.08(消費税)+送料+代引き手数料となります。
代金は、商品受け取り時に、配送員へお支払い下さい。(業者:日本郵政公社)
正式注文を頂きましてから、1, 2営業日内に発送致します。原則と致しまして、注文確定後のキャンセルは一切できませんので、ご了承願います。
